道闸雷达智能感应器

1.产品规格

1.1外观材质：黑色 ABS材料

1.2外型尺寸： 72mm(长)* 72mm(宽)*22mm（高）

2.产品参数表

附1：微波探测器规格尺寸

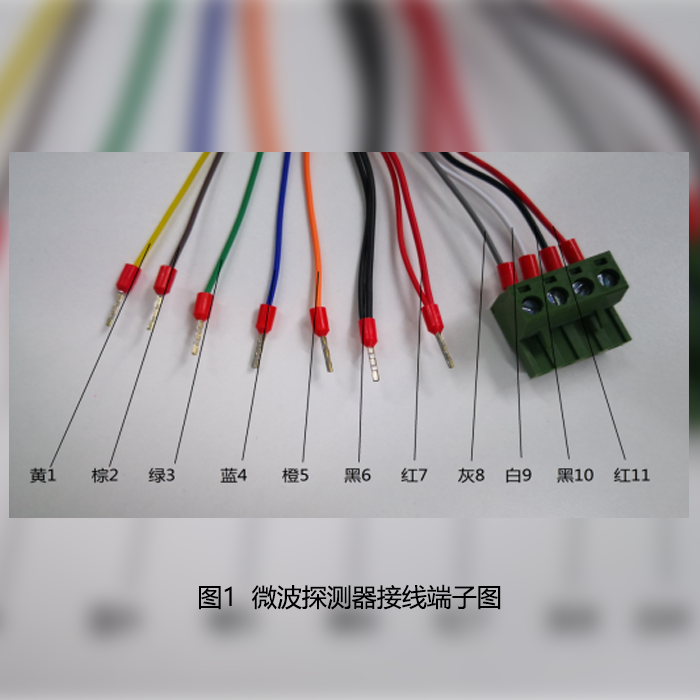

4.接口定义

5.设备安装

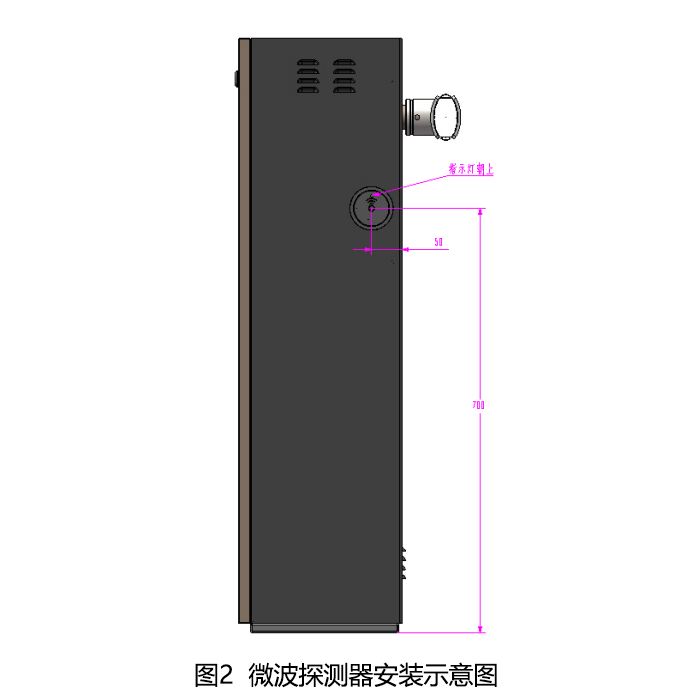

5.1安装规格

       微波探测器搭配道闸安装高度距地550mm-750mm，微波探测器距道闸边（靠近闸杆越近越好）指示灯朝上。

6.微波探测器调试

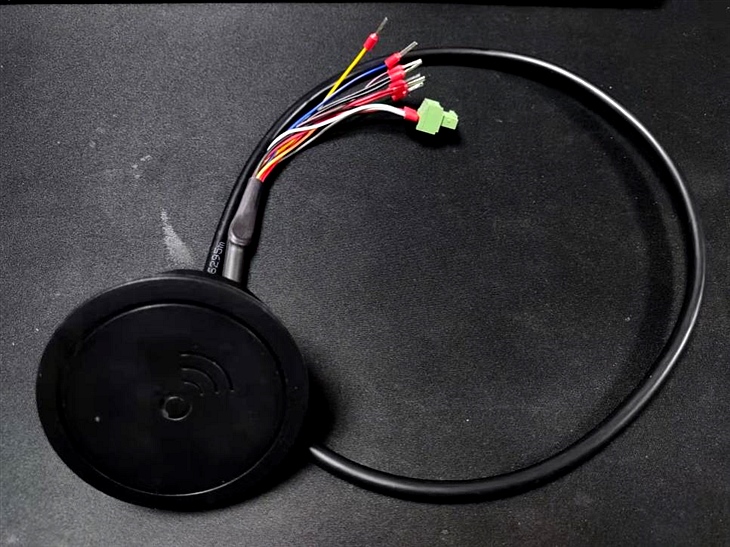

6.1微波探测器外观

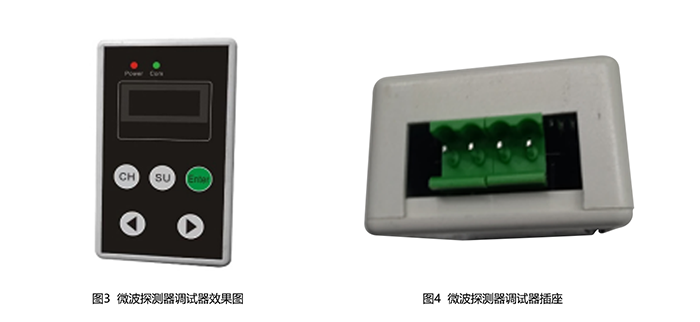

6.2微波探测器调试器使用准备

    微波探测器接入12V DC电源,然后微波探测器调试插头接入微波探测器调试器插座，完成准备工作；

注意：检查微波探测器，确保微波探测器通电（没有通电不能插入调试器）

6.3微波探测器调试器功能控制

7.使用说明

7.1请严格按产品使用手册图表中所标示的，对应输入电压，输出电压、电  流等参数范围内正常使用。当超过标示的最大值后，产品的可靠性会降  低，并会造成电路永久性损坏，而导致产品功能失效。

7.2为了避免损坏电路，应小心操作。在存储，处理，装配和测试的所有阶  段都应采取ESD静电防护措施。

7.3产品出厂前，天线发射频率，均已校正调好，无需进行再调整。

8.外壳安装方式与材料选择

在安装时，传感器外壳不能采用金属材料或金属层，可采用非含碳的塑料材料或塑料泡沫。

正确方法：

一、外壳采用塑料材料（ABS,PVC等）时，须正确估算出外壳的厚度和空间，  并采取不直接与雷达天线结构接触的方式来包裹天线。

二、外壳采用泡沫材料（如 Stypopor 或相似材料）时，应保证材料的相对  介电常数接近于1。

错误方法：

一、用金属箔或部分金属部件来包裹天线。

二、用任何种类的油漆喷洒天线结构面。

三、用CFK薄片（可导电）包裹天线。

四、塑料材料与腐蚀天线结构直接接触（对贴片的共振频率有较高的介电常  数影响）。

外壳推荐尺寸：

       对于24GHz雷达，根据经验，外壳可以采用厚度约3mm的塑料材料，并与雷达天线表面保持3~6mm距离。

       如果采用更厚的塑料材料，必须要考虑插入损耗的增加；同时，过厚的外壳可能对天线方向角度及感应距离产生影响。

9.环境适应性能

10.安全性能

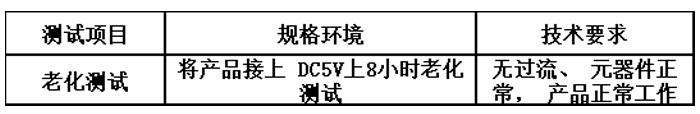

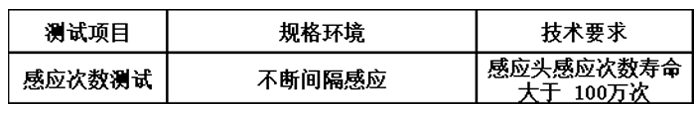

11.其他测试
